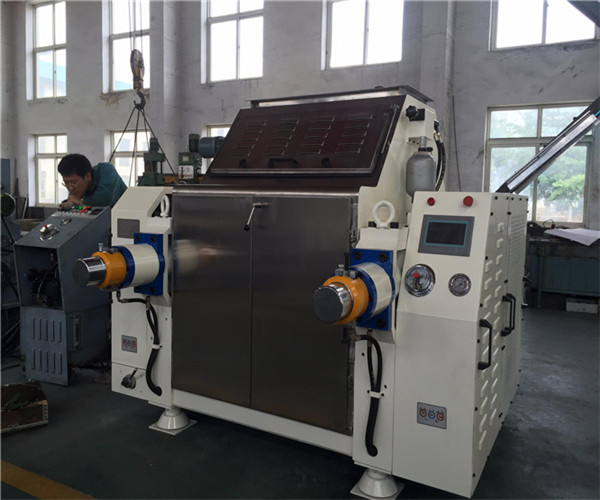

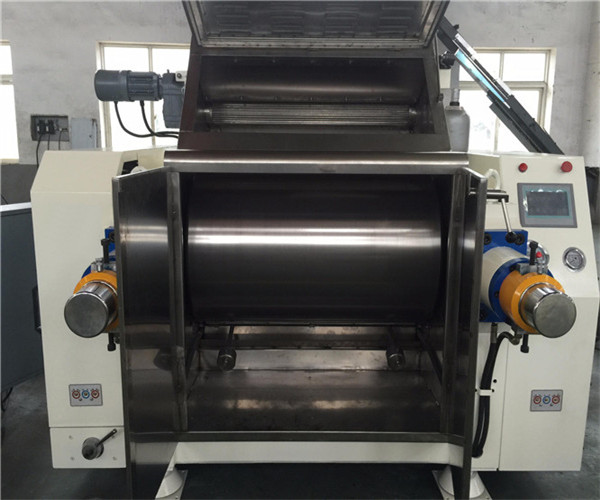

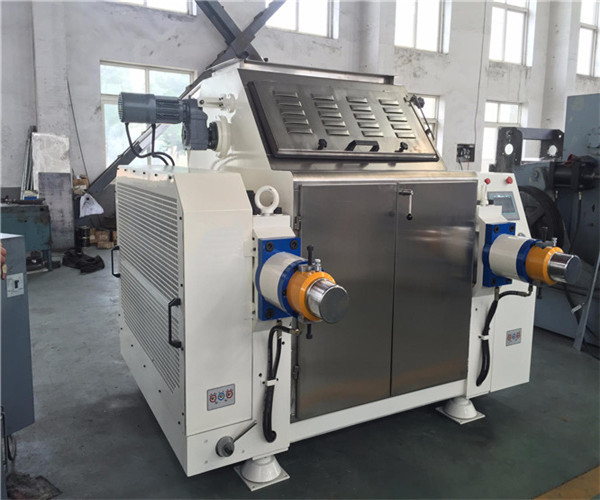

Рабочими органами установки являются плющильные вальцы. Каждый плющильный валец выполнен в виде полой бочки с прикрепленными к ней с обоих торцов цапфами. На каждом торце бочки предусмотрены отверстия для балансировки с заглушками. Подшипниковые опоры плющильных вальцов выполнены с разъемными корпусами, при этом один валец имеет неподвижную ось вращения, а другой — подвижную. Корпуса вальца с подвижной осью вращения соединены с поперечными балками одной шарнирной опорой, при этом одна шарнирная опора выполнена эксцентриковой для регулирования бокового зазора между зубьями шестерен межвальцовой передачи. Привод вальцов выполнен двухступенчатым. Вариатор сделан с (ведущим) регулируемым шкивом. Регулирование осуществляется перемещением двигателя по направляющим посредством ходового винта. Вариатор вместе с двигателем смонтирован на поворотной плите, чем обеспечивается натяжение клиновых ремней второй ступени. На противоположных от привода концах плющильных вальцов закреплены шестерни межвальцовой передачи, которые закрываются кожухом.

Устройство подачи исходного продукта выполнено в виде двух валиков, один из которых — с подвижной осью вращения, другой — с неподвижной. Привод устройства подачи исходного продукта осуществлен в виде плоскоременной передачи, ведущим звеном которой является ведомый шкив клиноременной передачи привода вальцов, и редуктора. Последний через упругую муфту кинематически связан с валиком, имеющим неподвижную ось вращения. Периферийная поверхность валиков выполнена с винтовыми продольными канавками. Редуктор имеет кулачковую муфту, сцепление (и расцепление) кулачков в которой сблокировано с перемещением опор вальца с подвижной осью вращения.

Автоматическое регулирование подачи исходного продукта обеспечивается автоматическим изменением зазора между питающими валками. В этих целях валик с подвижной осью вращения заключен в подвижные подшипниковые опоры, движение которым сообщается посредством системы рычагов от сигнализатора уровня исходного продукта. Синхронность перемещения подвижных подшипниковых опор обеспечивается выполнением их шарнира в виде валика. В начальном положении (при отсутствии продукта) валики поджимаются пружиной, находящейся в системе рычагов. Диапазон автоматического изменения зазора между валиками регулируется ограничительным винтом.

Между подвижными корпусами вальцов и резьбовыми концами стяжного стержня размещены пружинные амортизаторы, обеспечивающие безопасный проход между вальцами инородных тел размером до 5 мм.

Для очистки вальцов от налипшего продукта применяются ножи из углеродистой инструментальной стали, укрепленные на чугунном каркасе. Каркас ножей шарнирно подвешен к цилиндрическим поверхностям специальных витков, ввернутых в резьбовые отверстия камеры, и включает грузовую часть, обеспечивающую контакт ножей с поверхностями вальцов.

Устройство охлаждения каждого из вальцов состоит из корпуса, прикрепленного к картеру кожуха межвальцовой передачи, и трубки, жестко прикрепленной к корпусу посредством переходника. К корпусу с помощью переходного штуцера и накидной гайки прикреплен запорный кран, открывающий и закрывающий подачу воды во внутреннюю полость вальца. Отвод воды из вальца в корпус обеспечивается насадкой, ввернутой в резьбовое отверстие цапфы.
